圆润微胖的便携机:松下 Panac JE-850

javad8个月前 (03-26)赛博文玩663

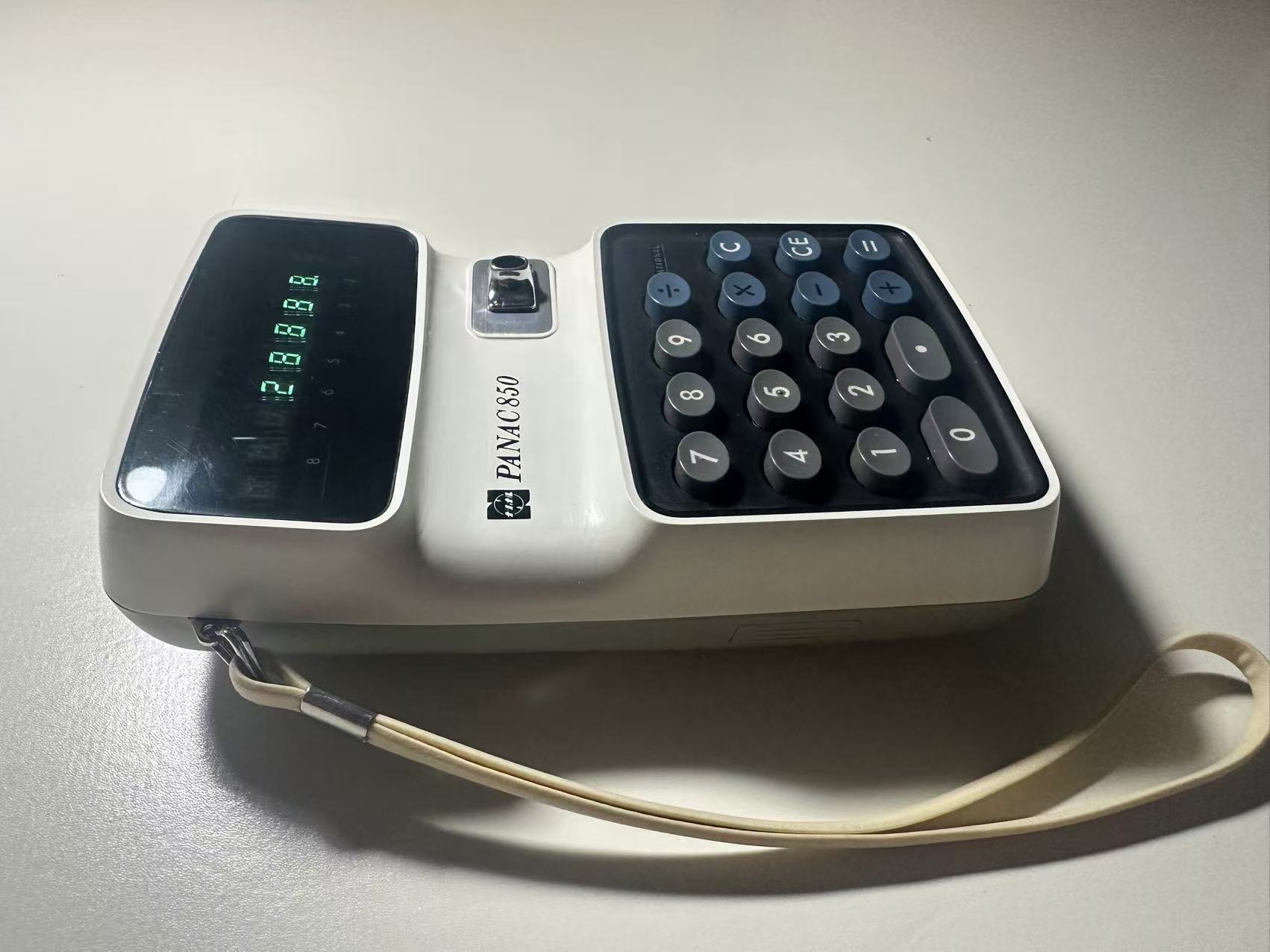

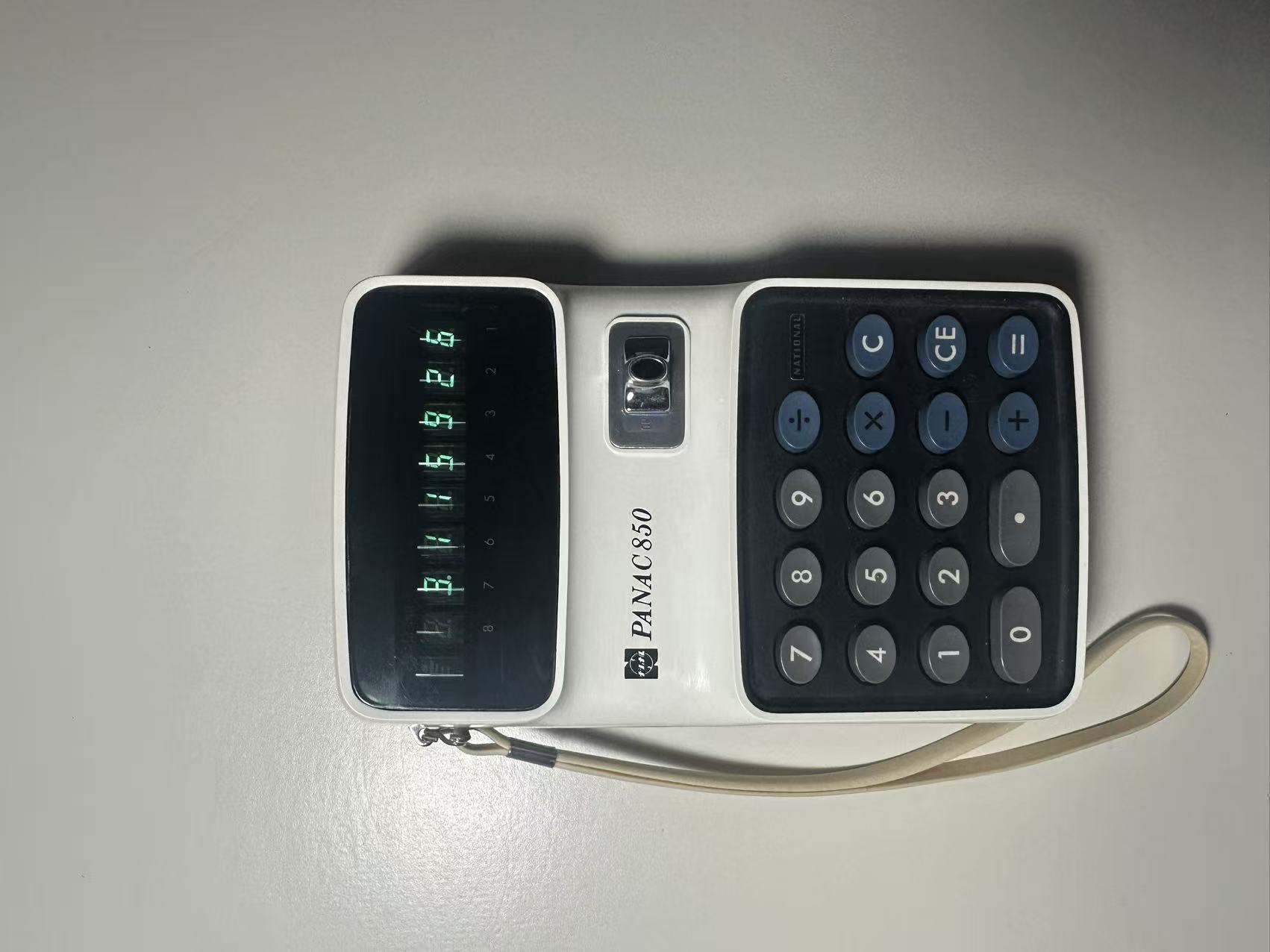

松下 Panac JE-850 是我最爱不释手的一款计算器。它造型时尚,机身线条圆润微胖,握在手里非常扎实舒服。这是一款经典的 8 位便携式四则运算计算器,当年松下在日本本土使用 National 品牌,而在欧美市场则挂名 Panasonic。

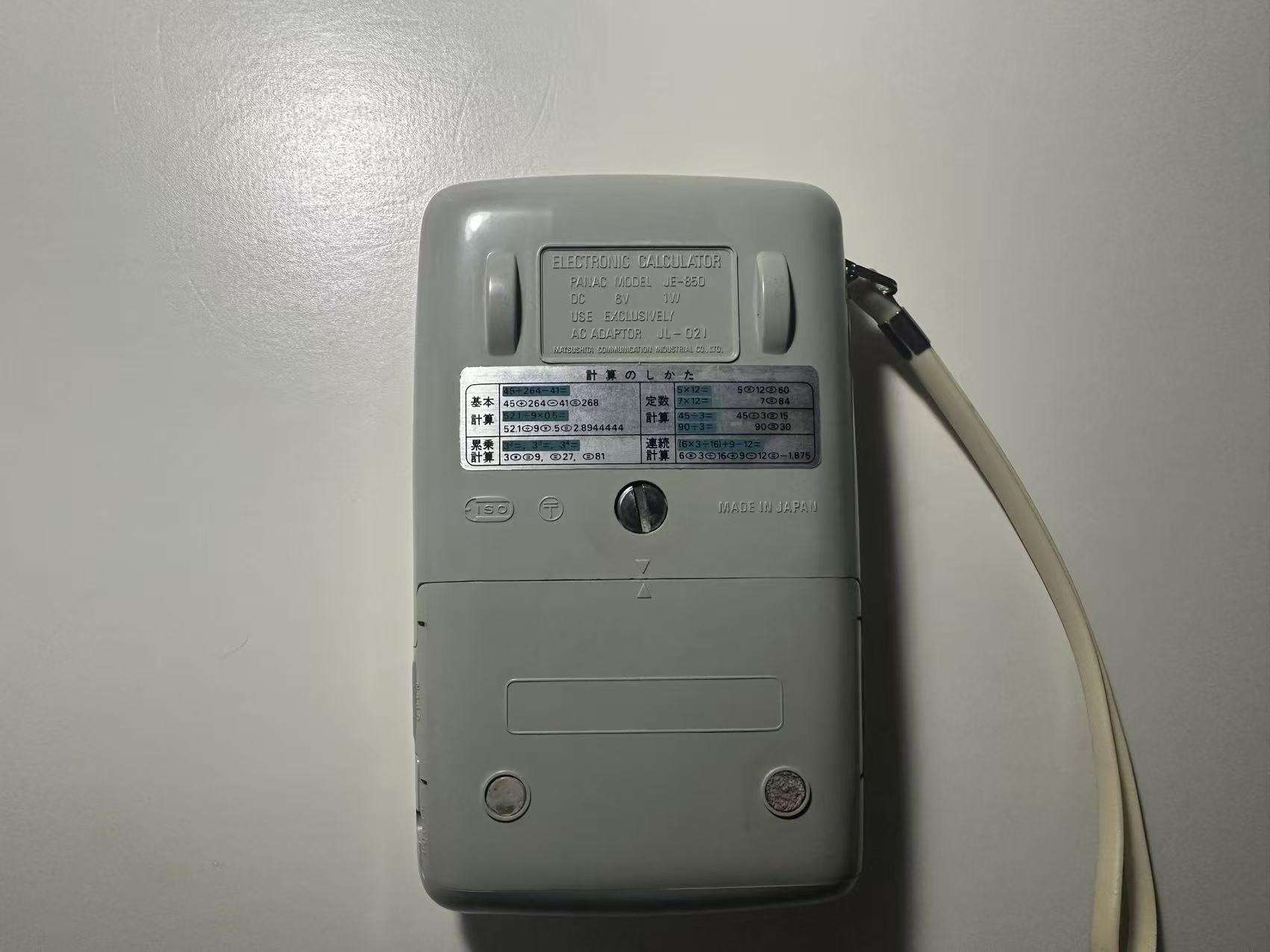

微信图片_20260331210118_4_10.jpg        它原厂配有一组 6V 可充镍镉电池,或者也可以换装四节 AA 电池组。为了跟上时代,我已将其改装为锂电芯,并支持 USB 充电。为了尽可能延长续航,这款计算器的电路设计极尽克制。在显示屏最左侧,设有一个圆点状的低电量指示灯,电量告急时会亮起提醒。最初,它可以通过交流适配器为内部的镍氢电池充电。

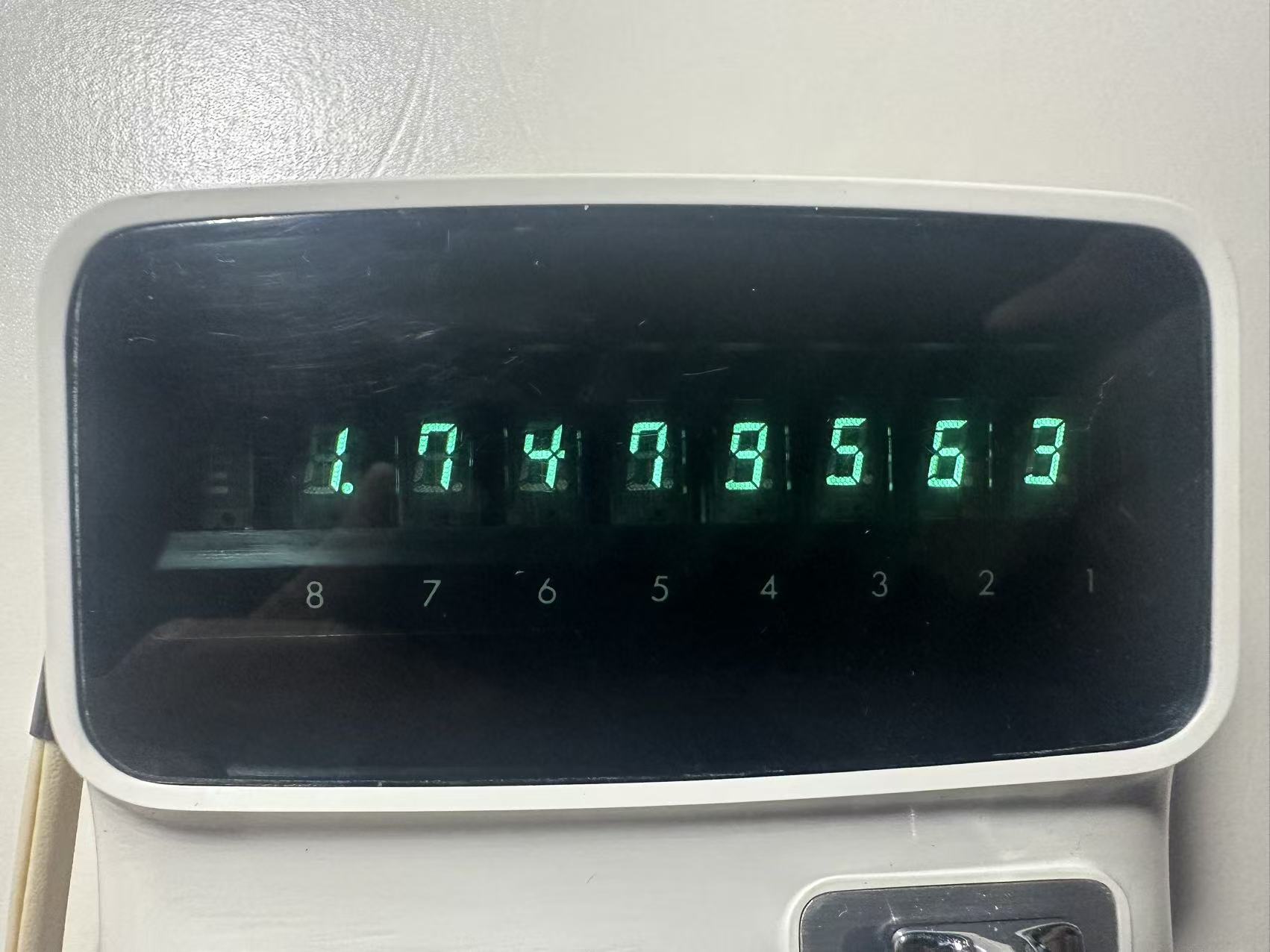

微信图片_20260331210119_5_10.jpg        JE-850 采用了 8 根独立的八段式荧光显示管(VFD)。有趣的是,其第八段是一个“小尾巴”设计,专门用于显示数字“4”的横折。面板左上角还有一根专属的第九管,用来显示错误符号(E)、负号(-)以及低电量状态(•)
微信图片_20260331210116_2_10.jpg        这台机器产于 1973 年,心脏是一颗来自德州仪器的 TMS0115NC 大规模集成电路(LSI)。JE-850 的内部构造非常考究,采用了极为实用的模块化设计:键盘和显示组件通过镀金接插件与主板连接。主板电路非常紧凑,密密麻麻地布满了分立元件,构成了复杂的开关电源、时钟电路和显示驱动。
微信图片_20260331210120_6_10.jpg        值得一提的是它的磁簧键盘——按键杆带有磁性,通过感应玻璃封装的干簧管开关来工作。这种设计不仅手感独特,而且极为可靠,完全不用担心灰尘污染触点导致失灵。虽然 JE-850 的运算速度算不上快,但日常使用绰绰有余。在那个年代,为了省电必须在性能上做一些妥协:数字电路频率越高,功耗就越大。为了减小功率,德州仪器的这颗芯片被设定在较低的时钟频率下运行。
